KUTU PROFİL GİYDİRME ALÇIPAN DUVAR YAPILMASI – BİRİM FİYAT ANALİZİ

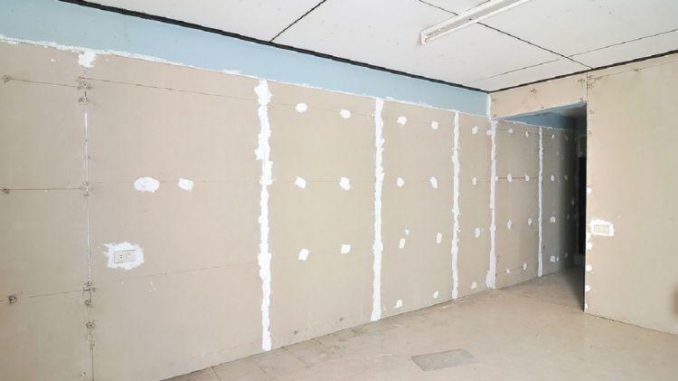

Kutu Profille Giydirme Alçıpan Duvar Yapılması
Kutu Profille Giydirme Alçıpan Duvar Yapılması

Kutu Profil Konstrüksiyonlu 5 cm Taşyünü Dolgulu Tek Tarafı Çift Kat Alçıpan Yapılması Analizi nasıl yapılır? Birim fiyat analizinde bulunması gereken kısımları, nelere dikkat edilmesi gerektiğini öğrenmek için,  önce buradan konu ile ilgili yazıyı okumanızı tavsiye ederim.

Kutu Profille Giydirme Alçıpan Duvar  yapılmasının birimi m2 olarak verilir.

Bazı şantiyelerde taşeron firma tüm alçıpan, kutu profil ve diğer malzemeleri kendisi alıyor. Bazı şantiyelerde ise alçıpan, kutu profil gibi ana malzemeleri ana yüklenici firma alabilir. O yüzden şartnamenin dikkatli bir şekilde okunması lazım.

Analiz yapılırken dikkat edilecek hususlar;

Kutu profilin ebatları

Et kalınlığı,

Alçıpanın cinsi (beyaz, yeşil, kırmızı alçıpan v.s.),

Kutu profilin betonarme döşeme ve tavana nasıl sabitleneceği,

Alçıpanın kaç kat olacağı,

Lama ve çelik dübel kullanılıp kullanılmayacağı,

Taş yünü olup olmaması

Ses Yalıtım Bandının Kullanılması

Malzeme fiyatlarını girerken son güncel fiyatlar olmasına dikkat edilmelidir.

Birim fiyat analizine ilk olarak kullanılacak malzemelerden başlıyoruz.

Kutu Profil Konstrüksiyonlu 5 cm Taşyünü Dolgulu Tek Tarafı Çift Kat Alçıpan Yapılması İle İlgili Malzemeler:

Kutu Profil

Alçıpan

Taş Yünü

Matkap Uçlu Borkof Vida 25 mm

Matkap Uçlu Borkof Vida 38 mm

Ses Yalıtım Bandı

Çelik Dübel

Elektrot, Kutu Profil Kesme Taşı

Köşebent L Lama

İzopim

İşçilik İçin Gerekli El Aletleri ve Sarf Malzemeler

Kutu Profil Alçıpan Giydirme Duvar - Malzeme
Kutu Profil Alçıpan Giydirme Duvar – Malzeme

Birim fiyat analizinin nasıl yapıldığını, kulllanılacak malzemeleri ve sarfiyatlarını tek tek açıklayalım.

KUTU PROFİL

Antipas Boyalı Kutu Profil
Antipas Boyalı Kutu Profil

Kutu profiller paslanmaya karşı önlem olarak tedarikci firmadan boyalı olarak gelir. Birim fiyat analizi istenilen pozun teknik şartnamesi ve proje detayları çok iyi incelenmelidir. Aynı duvar içerisinde birden farklı ebat ve kalınlıkta kutu profil kullanılabilir. Mesela 60 cm aralıkla 40x40x2 mm dikey konstrüksiyon olabilir. 100 cm aralıklarla 20x40x2 mm yatay konstrüksiyon olabilir.

Hesaplama Şekli:  Mutlaka ana yüklenici firmanın vermiş olduğu alçıpan duvar kesit ve görünüşlerine göre sarfiyat hesaplanmalıdır. Bu kesit ve görünüşe göre belli bir alanda kaç kg kutu profil gidiyor onun bulunması gerekir.

Örnek verecek olursak eni 3m yüksekliği 5 m olan kutu profil giydirme duvarı hesaplayalım.

60 cm aralıklarla dikeyde 6 adet 40x40x2 mm kutu profil olur. Yükseklik 5 m olduğu için 6×5= 30 mt dikey kutu profil olur.

Yatayda tavan ve döşemedeki kutu profiller dahil 4 adet 20x40x2 mm kutu profil olur. Eni 3 m kabul ettiğimiz için 4×3= 12 mt yatay kutu profil olur.

Kutu profillerin ebat ve et kalınlığına göre kg miktarlarını  buradan  inceleyebilirsiniz.

40x40x2 mm kutu profil için: 30 mt x 2,380 (1mt kutu profil ağırlığı 2.380 kg) = 71,40 kg

20x40x2 mm kutu profil için: 12 mt x 1,750   (1mt kutu profil ağırlığı 1,750 kg ) = 21,00 kg

Toplam= 71,40 kg + 21,00 kg = 92,40 kg yapar.

15 m2 kutu profil giydirme duvarda 92,40 kg yaparsa

1 m2 kutu profil giydirme duvarda 92,40/15 = 6,16 kg/m2 yapar.

Yüzde 5 zayiat ile çarparsak 6,16 kg x 1,05 = 6,47 kg/m2 olur.

FX BEYAZ ALÇIPAN

Fx Beyaz Alçıpan
Fx Beyaz Alçıpan

Hesaplama Şekli: Tek yüz çift kat alçıpan olduğu için 2,10 m2 alınır. (1. kat + yüzde 5 zayiat + 2. kat + yüzde 5 zayiat)

TAŞ YÜNÜ

Knauf Mineral Plus
Knauf Mineral Plus

Şartnamede taş yünü istenmişse birim fiyat analizine eklenmesi gerekir. Genellikle  knaufun mineral yün – mineral plus IPB037 malzemesi kullanılır.

Hesaplama Şekli: Yüzde 5 zayiat alınır. 1,05 sarfiyat çarpanı olarak analize girer.

MATKAP UÇLU BORKOF VİDA

Matkap Uçlu Borkof Vida
Matkap Uçlu Borkof Vida

Matkap uçlu vida alçıpanları kutu profile sabitlemekte kullanılır. Matkap uçlu vida, vidalama makinesi ile kolaylıkla alçıpanı kutu profile vidalar. Kutu profile önceden delik açmaya gerek kalmaz.

Hesaplama Şekli: 1 m2 kutu profil kontstrüksiyonlu çift kat giydirme alçıpan duvarda;

İlk kat alçıpana 25’lik vida 8 adet,

İkinci kat alçıpana 35’lik vida 16 adet atılabilir.



SES YALITIM BANDI

Ses Yalıtım Bandı
Ses Yalıtım Bandı

Ses yalıtımı amacı ile kullanılır. Kutu profil ile betonarme duvar veya tavan arasına gelir. Kutu profilin ebadına uygun ses yalıtım bandı kullanılmalıdır. Yada kutu profilin ebadına göre kesilebilir. 50, 75, 100 mm gibi farklı ebatlarda bulunabilir.

Hesaplama Şekli: Kutu profil hesaplanmasında 3×5=15 m2 ölçüsünde bir duvarı örnek vermiştik. Onun üzerinden gidersek betonarme ile temas halinde olan toplam çevresi 3+5+3+5= 16 mt yapar

15 m2 duvarda 16 mt olursa

1m2 duvar 16/15= 1,07 mt yapar

Yüzde 5 zayiat eklenirse: 1,07 x 1,05= 1,12 mt yapar

ÇELİK DÜBEL

kutu profil giydirme alçıpan - Çelik Klipsli Dübel
kutu profil giydirme alçıpan – Çelik Klipsli Dübel

L köşebent lamayı duvar ve tavan betonarme döşemeye sabitlemekte kullanılır.

Hesaplama Şekli: Her dikey kutu profile 1 adet geleceği hesaplanırsa 12 adet olur.

15 m2 de 12 adet atılırsa

1 m2 0,80 mt olur.

L KÖŞEBENT LAMA

kutu profil giydirme alçıpan - L Köşebent Lama
kutu profil giydirme alçıpan – L Köşebent Lama

L lamalar istenilen et kalınlığı ve  ölçülere göre kesilir. Mesela ölçüleri 5 cm x 5 cm et kalınlığı 5 mm olabilir. Uzunluk olarak da 5 cm olabilir. Bu ebatlardaki lamalara çelik dübel için delik açılır. Mesela çelik dübel M12 ise 13 mm delik açılabilir. Betonarme döşeme veya tavan matkapla delinir. Lama çelik dübel ile betonarmeye sabitlenir. Daha sonra L köşebent lamaya kutu profil kaynak yapılır.

Hesaplama Şekli: Hesap şekli çelik dübel gibi yapılır.

İZOPİM

kutu profil giydirme alçıpan - İzopim
kutu profil giydirme alçıpan – İzopim

Mineral yünün düşey yapı elemanına (mesela betonarme perde ) sabitlenmesinde kullanılır. Bir yüzü yapışkanlı çivili sac levha şeklindedir. Yapışkanlı kısım söküldükten sonra kir,toz, pislik olmayan yüzeye yapıştırılır. Daha sonra mineral yün montajı bittikten sonra pulları vasıtası ile sabitlenir. Mineral yünün her köşesi ve ortasına 1 adet atılabilir. M2 de ortalama 7-8 adet kullanılabilir.

İşçilik için gerekli malzemeler ve sarf malzemeler; Vidalama makinesi, kaynak makinesi, rutil elektrot, metre, lazer, kutu profil tranjer kesme taşı, spiral taşları, iş güvenliği için kaynak maskesi, battaniye, yangın tüpü, kaynakçı yeleği v.s. gibi malzemelerdir. Toplam iş için alınacak malzeme miktarı hesaplanır. Toplam metraja oranlanır. 1 m2 için gidecek miktar tespit edilir.



Sürekli tekrar olduğu için İşçilik, sgk,vergi,yatay düşey taşıma, genel giderler, personel gideri ve kar hesabını bu sayfada vermeyeceğim. Benzer olduğu için buradaki linke tıklayarak alçı sıva birim fiyat analizinde nasıl yapıldığını inceleyebilirsiniz.



Kutu profil giydirme alçıpan duvar yapılması birim fiyat analizini indirmek için buraya tıklayınız
