GAZBETON DUVAR MALZEMELERİ – GAZBETON DUVAR NASIL YAPILIR

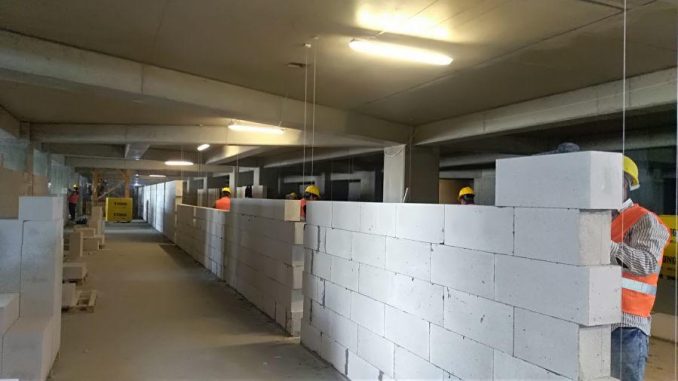

Gazbeton duvar nasıl yapılır

Gazbeton, Silisli bir agrega ve inorganik bir bağlayıcı madde (kireç, çimento) ile hazırlanan karışımın gözenek oluşturucu bir madde ilavesi ile hafifletilmesi ve buhar kürü ile sertleştirilmesi ile elde edilen gözenekli bir malzemedir.

Gazbeton özellikleri arasında yüksek ısı yalıtımı sağlaması, hafif olması, sağlamlığı, yangına karşı dayanımı, ses yalıtımı sağlaması, işlenmesinin kolaylığı, standart milimetrik ölçülerde üretilebilmesi ve sağlıklı yaşam alanları oluşturması vardır.

Gazbeton Duvar

Gazbeton Blok
Gazbeton Blok

Yapısı

İçi hava dolu gözenekli bir yapısı vardır. Hacminin yaklaşık yüzde 80 civarı havadan oluşur.

Gazbeton Duvar Kullanım Yerleri

Her türlü yapıda iç ve dış duvarlarda kullanıbilen bir malzemedir.

Gazbeton Yoğunluğu

İçi hava dolu olduğu için hafif bir malzemedir. Yoğunluğu düşüktür. Gazbeton yoğunluğu 350 kg/m3 den başlar. Bu değerler yatay delikli tuğla ve bimsde 600 kg/m3, kuru betonda 2400 kg/m3′ dür.

Isı ve Ses Yalıtımı

Beton – Tuğla – Bims gibi malzemelere göre ısı ve ses yalıtımı daha iyidir. Tuğla-bims gibi malzemelerde yalıtım için ilave tedbirler gerekirken gaz beton bunu tek başına sağlayabilir.

Yangına Karşı Dayanımı

Hiç yanmaz özelliği olan A1 sınıfındadır. 1200 dereceye 240 dakikadan fazla dayanıklıdır. Yangına karşı emniyetlidir.

Depreme Karşı Emniyetli Olması

Hafif olmasından dolayı depreme karşı daha emniyetlidir.

Gazbetonun Kesimi – Tesisat Kanallarının Açılması

Gaz beton testeresi veya  kesim makinesi gibi aletlerle kolaylıkla kesilebilir. Tesisat kanallarının açılması, tesisat geçişleri için boşluk açılması gibi işlemler kolaylıkla yapılır.

Çevre

Çevreye zararsız maddelerden oluşur.

Gazbeton duvar birimi ve m2 fiyatının hesaplanması

Gazbeton duvar yapılmasının birimi m2‘dir. Üretici firma malzeme fiyatını m3 olarak verebilir. Örnek olarak 1 m3 gaz beton fiyatı 150 tl olsun. (Güncel fiyatları malzeme tedarikcinizden alınız.)

1 m2 fiyatı = 1 m3 fiyatı x Gazbeton blok eni x zayiat oranı  olacaktır.

10 cm gaz betonda ve yüzde 5 zayiatta  150 tl x 0,10 x 1,05 = 15,75 tl/m2 olur.

Güncel Gazbeton Fiyatları İçin Tıklayınız…

Gazbeton ölçüleri ve sarfiyatı

1 gazbetonun ölçüsü uzunluk 60 cm, yükseklik 25 cm’ dir. Gazbeton ölçüleri ve sarfiyatı hesaplanırken m3 veya m2 olarak alınabilir.

İlginizi Çekebilir:  MAKİNELİ ALÇI SIVA BİRİM FİYAT ANALİZİ NASIL YAPILIR?
GAZBETON DUVAR ÖLÇÜLERİ – M2 – M3 SARFİYATLARI
ÜrünYtong ölçüleri1 m2 de adet sarfiyatı1 m2 de m3 sarfiyatı
5 lik gaz beton5x60x256,66 adet0,050 m3
7,5 luk gaz beton7,5x60x256,66 adet0,075 m3
8,5 luk gaz beton8,5x60x256,66 adet0,085 m3
10 luk gaz beton10x60x256,66 adet0,100 m3
12,5 luk gaz beton12,5x60x256,66 adet0,125 m3
13,5 luk gaz beton13,5x60x256,66 adet0,135 m3
15 lik gaz beton15x60x256,66 adet0,150 m3
17,5 luk gaz beton17,5x60x256,66 adet0,175 m3
20 lik gaz beton20x60x256,66 adet0,200 m3
25 lik gaz beton25x60x256,66 adet0,250 m3
30 luk gaz beton30x60x256,66 adet0,300 m3
35 lik gaz beton35x60x256,66 adet0,350 m3
40 lık gaz beton40x60x256,66 adet0,400 m3

Gazbeton duvar zayiatı

Gazbeton duvar yapılmasında zayiat işin projesine ve detayına göre değişiklik gösterir. Uzun boy duvarlarda zayiat azalır, şaft gibi ufak ve merkezi çok olan duvarlarda zayiat daha fazladır. Genellikle şantiyelerde yüzde 5 zayiat alınır. Yinede proje üzerinde hesap yapmakta fayda vardır.

Gazbeton duvar kalınlıkları

5,0 | 7,5 | 8,5 | 10,0 | 12,5 | 13,5 | 15,0 | 17,5 | 20,0 | 25,0 | 30,0 | 32,5 | 35,0 | 37,5 | 40,0  cm gibi çeşitli ölçülerde bulunur.

Gazbeton duvar çeşitleri

Düz Gazbeton Blok
Düz Ytong Blok
Geçmeli Gazbeton Blok
Geçmeli Gaz beton Blok

Gazbeton duvar örülmesinde düz , tek geçmeli  veya çift geçmeli bloklar mevcuttur. Geçmeli  bloklarda düşey derz aralıklarında örgü tutkalı kullanılmaz. Örgü tutkal sarfiyatı daha azdır.

Gazbeton yoğunluğu

Gazbeton Yoğunluğu  sınıfına göre 350 kg/m3 den başlar. 600 kg/m3 ‘e kadar çıkar.

Gazbeton sınıfı

G2/350 (350 kg/m3)  – G2/400 (400 kg/m3) – G3/500 (500 kg/m3) – G4/600 (600 kg/m3) gibi sınıfları vardır. (Aralarında fiyat farkı vardır. Şartnamede istenilen malzeme esas alınmalıdır.)

Gazbeton lento

Gaz beton Lento
Gaz beton Lento

Duvar bloklarını tamamlayıcı donatılı elemanlardır. Duvarlarda kapı, pencerelerde açıklıkların geçilmesinde kullanılırlar. Kalıp, demir vb. imalatları beklemeksizin duvarlara devam edilerek önemli düzeyde zaman tasarrufu sağlanır.

Gazbeton lentoların kapı ve pencere boşluklarının üst kısımlarında gaz beton duvara bindirme boyları vardır. Kapı pencere açıklığının uzunluğuna göre bindirme boylarıda değişkenlik gösterir.

Gazbeton duvar için yatay ve düşey hatıl yapılması

Gazbeton Duvar betonarme hatıl
Betonarme Hatıl

Yüksekliği 3 m’den fazla duvarlara betonarme yatay hatıl yapılır. Uzunluğu 4  m’den fazla duvarlara betonarme düşey hatıl yapılır. (Şartnamelerde 4 m’den fazla alındığıda olabiliyor. Şartnamede istenilen esasdır. )

Gazbeton U Blok
Gazbeton U Blok

Betonarme hatıl yapmak için ahşap kalıp yerine U bloklar kullanılabilir.

Gazbeton Duvar Murfor Kullanımı

Yatay betonarme hatıl yerine murfor donatısı da kullanılmaktadır.

Örgü tutkalı

Örgü Tutkalı
Örgü Tutkalı
gaz beton örgü tutkalı uygulaması
Örgü tutkalı uygulaması

1 ölçek suya 3 ölçek toz tutkal konularak düşük devirli karıştırıcı mikserle hava kalmayacak şekilde bir kabın yada harç teknesinin içinde birkaç dakika karıştırılır. Hazırlanan tutkal birkaç saat içerisinde tüketilmelidir. Kurumaya başlayan tutkala tekrar su katılmaz. İhtiyaç miktarı kadar hazırlanır.

Duvar örgü tutkalı sarfiyatı

Gazbeton örgü tutkalı sarfiyatı, blok kalınlığına ve derz kalınlığına göre  değişir. Üretici firma sarfiyat değerlerinden bir miktar fazla almakta fayda vardır.

İlginizi Çekebilir:  Doğal Taş Duvar Nasıl Yapılır? Taş Duvar Çeşitleri Nelerdir?
AKG GAZBETON TUTKAL SARFİYATI
AKG GAZBETON TUTKAL SARFİYATI

Tabloda AKG firmasının sarfiyat tablosu görülmektedir. Bu sarfiyat değerlerine yüzde 10-15 civarında ekleme yapılabilir. Birimi kg’dır.

Yatay betonarme hatıl yerine murfor donatısı kullanılacaksa donatının kalınlığından dolayı sarfiyatları daha da fazla artırmak gerekir.

Ankraj laması

ytong Ankraj Laması
Ankraj Laması

Ytong duvar ile betonarme kolon – perde arasında kullanılır. Çivi Tabancası ile betonarme kolona veya perdeye monte edilir. Duvara ekstra mukavet kazandırır, sağlamlığını arttırır. Şartnamede özel bir madde yoksa genelde 2-3 sırada bir kullanılır.

Beton astarı

betonarme brüt beton astarı

Beton astarı, Ytong ile betonarme kolon perde birleşim yerlerinde kullanılır. Birleşim yerlerindeki betonarme kısıma uygulanır, yüzeyi pürüzlendirdiği için mukavemeti artırır.

Gaz beton Duvar imalatında kullanılan el aletleri

  • Gazbeton Testeresi (Blokların kesilmesinde kullanılabilir. Gaz beton bloklar kolaylıkla kesilebilir.)
  • Gazbeton Kesim Makinesi (Sabit ölçüde blokların kesilmesinde zamandan ve işçilikten tasarruf sağlar.)
  • Gönye (Blokların testere ile gönyeli bir şekilde kesilmesinde yarcımcı olur.)
  • Gaz beton Küreği (Örgü tutkalının gaz betona tatbikinde kullanılır.)
  • Gazbeton Rendesi (Hatalı kısımların traşlanmasında kullanılır.)
  • Lastik Tokmak ( Gaz beton blokların yerine yerleştirilmesinde kullanılır.)
  • Kanal Açıcı (Mekanik, elektrik, klima tesisatı için kanal açmaya yarar.)
  • Buat Açıcı
  • Karıştırıcı mikser (Örgü tutkalının homojen bir şekilde kısa sürede karıştırılarak kullanıma hazır hale getirir.)
  • Lazer Terazi ( Çırpı iplerinin tavan betonarme döşeme ile ilk sıra duvar arasına şakülünde asılmasında ve lento kotlarında kullanılır.)
  • Su Terazisi – Mastar – Çırpı İpi ( Duvarı yatay ve düşeyde terazi ve mastara getirmekte kullanılır.)
  • Hortum, karıştırma teknesi, el arabası, metre, inşaat küreği v.s.

Gazbeton Duvar Yapım Aşamaları

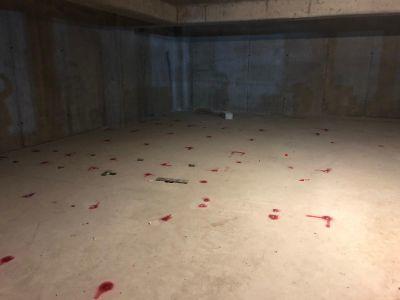

Aplikasyon

gaz beton aplikasyon yapılması
Gaz beton aplikasyon yapılması
Aplikasyon Noktalarının İşaretlenmesi ve Çivi Çakılması
Aplikasyon Noktalarının İşaretlenmesi ve Çivi Çakılması
Ytong duvar taksimat yapılması
Gazbeton duvar taksimat yapılması

Harita ölçme grubu tarafından verilen aplikasyona göre ilk sıra duvar örümü projesine göre yapılır. İlk sıra (taksimat) aplikasyon kat bazında  ölçüler kontrol edilir ve aplikasyon teslimi sonrası üst duvar imalatlarına devam edilir.

Tesviye Harcı

Gaz beton Altı Temizlik ve Su Dökülmesi
Ytong Altı Temizlik ve Su Dökülmesi
ytong taksimat altı tesviye harcı
İlk sıra ytong altı tesviye harcı

Duvar ile duvar zemini (döşeme) arasında mutlak surette 3-4 cm kalınlık oluşturacak şekilde yapı harcı kullanılmalıdır (Kum – çimento) Tesviye harcı öncesinde duvar gelecek yerler ıslatılarak toz ve pislikler uzaklaştırılır. Tesviye harcı ile beton arasındaki aderans artırılmış olur.

Tesviye harcının amacı ilk sıra  duvarı terazisine getirmektir. İlk sıra duvar terazisine getirildiğinde dolayısıyla üst sıralar da yatay teraziye gelmiş olacaktır.

Blok Binme Mesafesi

gazbeton blok bindirme payi
Ytong bindirme payı

Blokların binme mesafeleri 15 cm’den az olmamalıdır. (Bazı şartnamelerde 10 cm’den az olmaması istenir. Şartnamede istenilen esas alınmalıdır.)

gaz beton bindirme mesafesi
Ytong bindirme mesafesi

Uygun bindirme mesafesi blok uzunluğunun yarısı kadar olmalıdır. Derzler kesinlikle üst üste binmeyecek ve şaşırtmalı olacaktır.

Derzler ve Örgü Tutkalı

Duvar örgü harcının karıştırılması
Duvar örgü harcının karıştırılması

Duvar örgüsü sırasında yatay ve düşey derzlerde kesinlikle boşluk bırakılmamalıdır.

Gazbetona tutkal sürülmesi
Gazbetona tutkal sürülmesi

Tutkalla örülen duvarlarda; yatay ve düşey derzlere sürülen tutkal, yüzeyleri tamamen kapatacak şekilde uygulanmalıdır. Duvarın bir tarafından bakıldığında karşı taraftan ışık gelmemelidir.

Ytong gaz beton derz aralıkları
Ytong gaz beton derz aralıkları

Duvar örgü tutkalından daha iyi verim almak için, blok yüzeyindeki toz ve parçacıkların süpürülmesi gereklidir. Tutkal, blok kalınlığına uygun Gaz beton Malası ile yatay ve düşey yüzeyleri tamamen kapatacak şekilde sürülmelidir. Tutkal kalınlığı 2-3 mm arasında olmalıdır.

İlginizi Çekebilir:  Tuğla Nedir? Tuğla Çeşitleri ve Gazbeton Arasındaki Farklar

Blok Yüzeylerin Nemlendirilmesi

Blok yüzeyleri fırça ile hafif su atılarak nemlendirildikten sonra harç uygulanmalıdır.

Köşe Birleşim Yerlerinde Geçme Örgü Yapılması

Gazbeton köşe birleşimleri detayı
Gazbeton duvar köşe birleşimleri detayı

Köşe birleşim yerlerinde en az 2 sırada 1 diş bırakılarak geçmeli örgü yapılacaktır.

Kapı – Pencere Kenarlarında Küçük Parça Kullanılmaması

Pencere-kapı vb. kenarlarda küçük ebatlı parça gelmeyecek şekilde duvar örgüsü dizayn edilmelidir.

Duvarın Teraziye Alınması

Gazbetonun Teraziye Alınması
Gazbetonun Teraziye Alınması

Duvar yüzeyinin düzgün olması için, yatay ve düşey derzlerin düzgünlüğü lastik çekiç yardımıyla tokmaklanarak sağlanabilir. Özellikle ilk sıranın çok düzgün olması gereklidir.

Ytongun tokmaklanması
Ytongun tokmaklanması

Tüm duvar imalatları terazi, mastar ve gönyesinde yapılmalıdır. Duvar için yatayda ve düşeyde hata payı max.3 mm’dir. (Ytong blok düzgün bir malzeme olduğu için 3 mm hata payı içerisinde işçilik yapılabilir.)

Ankraj Laması

Hilti çivisi ile ankrajın sabitlenmesi
Hilti çivisi ile ankrajın sabitlenmesi

Duvarın deprem etkisinde devrilmesini engellemek için B.A. tavana 2 mm et kalınlıklı ve 1’er metre aralıklarla çift yönde L ankraj yapılmalıdır. (Bazı şartnamelerde istenmeyebilir.)

Kolon veya perde ile bitişik 50 cm’den daha kısa kapı dişlerine her sırada ve 2 mm kalınlığında çift L ankraj kullanılır. Kapı montajlarından sonra kullanım esnasında kapı kanatlarının çarpması sonucu duvar dişinin brütten ayrılmaması için yapılmalıdır.

Hatıl Yapılması

Yüksekliği 3 mt’ den fazla olan katlarda duvarlara yatay hatıl yapılmalıdır.

Uzunluğu 4 mt’ yi geçen  duvarlar için B.A. düşey hatıl yapılmalıdır.  4 mt içinde duvara dik yönde başka duvar ile birleşim var ise düşey hatıl yapılmayacaktır. (Bazı şartnamelerde 4 m’den fazlada olabilir.)

Ucu boşta olan gazbetonlarda, uç kısımlarına betonarme düşey hatıl yapılacaktır.

Sıva Payı Bırakılması

Brüt beton kolon ve perde ile birleşecek olan duvarlarda sıva payı bırakılmasına dikkat edilmelidir. Gazbeton duvar üzerine yapılacak sıva kalınlığı ile birlikte betonarme hem yüz olmuş olur.

Ytong Betonarme Arası Boşluk

Ytong ile betonarme döşeme arası boşluk
Ytong ile betonarme döşeme arası boşluk

Gazbeton duvar ile B.A. döşeme veya kiriş arasında 2 cm boşluk bırakılmalı, boşluk, ses ve dumanı geçirmeyecek şekilde taşyünü ile sıkıştırılarak, taşyünü sıkışamayacak kadar dar boşluklar yangına dayanımlı ve zehirli gaz çıkarmayan poliüretan köpük kullanılarak doldurulmalıdır. (Taşyünü, poliüretan köpük veya yangına dayanımlı mastik kullanılabilir. Şartnamelerde istenilen malzeme esas alınmalıdır.)

Tavanda duvara dik yönde geçen kirişler hem alttan hem de kiriş yan alınlarından gazbeton duvara temas etmemeli ve altta 2 cm, yanlarda 2 cm boşluk bırakılmalıdır. Boşluklar yine taşyünü malzeme ile doldurulmalıdır.

Gazbeton duvar B.A.tavana, kirişe ve kolon-perdeye temas etmeyecek olup kesinlikle kamalama yapılmayacaktır. B.A. tavan ve kiriş ile gazbeton duvar arasında taşyünü ve poliüretan köpük haricinde herhangi bir eleman bulunmayacaktır. (Ytong ile tavan döşeme arası kama ile sabitlenmemelidir. İleride gazbeton duvar da çatlamalara yol açabilir.)

Donatılı Gaz beton Lento

Pencere-kapı boşlukları üzerine gazbeton hazır donatılı lentolar veya İşverence onaylanmış muadili malzeme kullanılacaktır. Lentoların duvarlara bini mesafesi Tablo 1′ e göre olmalıdır. Dış duvarlar hariç, gazbeton lento tedariğinden kaynaklı durumlarda işin devamı için İŞVEREN onayı ile B.A. lento da kullanılabilir.

Gaz beton Lento Bindirme Payları
Lento Bindirme Payları

Lento Kotları

Lentolar şantiyenin gösterdiği ince imalatlar + 1 mt kotlarına göre koyulacaktır, döşemeden alınan ölçülere göre ölçü kabulleri yapılmayacaktır.

(Betonarme döşemede işçilikten kaynaklı kot hataları olabilir. Bu yüzden kapı – pencere lentoları döşemeden ölçü alarak yapılmaz. Mutlak surette + 1 kotuna göre lazer terazi ile işaretlenerek yapılmalıdır.)

Elektrik – Mekanik Tesisatları

gazbeton mekanik elektrik tesisat açılması
Elektrik ve mekanik tesisatların açılması

Duvarlarda tüm elektrik-mekanik geçişler için kanal açma makinası ve panç ile düzgün ve kanal, boru çapına uygun genişlikte açılacaktır. Yapılacak sıva öncesinde kırılan ve zarar gören yüzeylerin tamiratının yapılması lazımdır. Yangın zonu olan kısımlarda duvardan geçen boru-kanal vb.etrafı  pasif yangın malzemeleri ile izole edilip geçirimsizlik sağlanmalıdır.

U Blok Kullanımı

Betonarme yatay hatıl, kalıp işçiliğinden ve zamandan kazanmak için İşveren onayı ile hazır gazbeton U elemanıyla yapılabilir. (Şartnamede istenilen esasdır. İstenilen malzemeye göre fiyatı değişir.)

Murfor Donatısı Kullanımı

Yatay betonarme hatıl yerine murfor donatısı da kullanılmaktadır.

GAZBETON ÖRÜLMESİ



Ayrıca Tuğla Nedir? Tuğla Çeşitleri ve Gazbeton Arasındaki Farklar ile ilgili yazımızı okumanızı tavsiye ederiz.
